Protezione del cavo sottomarino su misura Limitatore di curvatura in PU, limitatore di curvatura in poliuretano

Descrizione del prodotto:

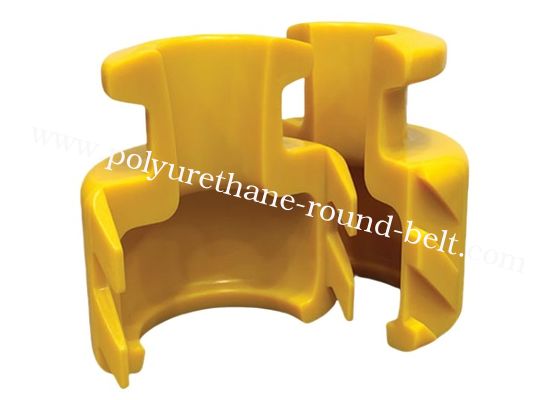

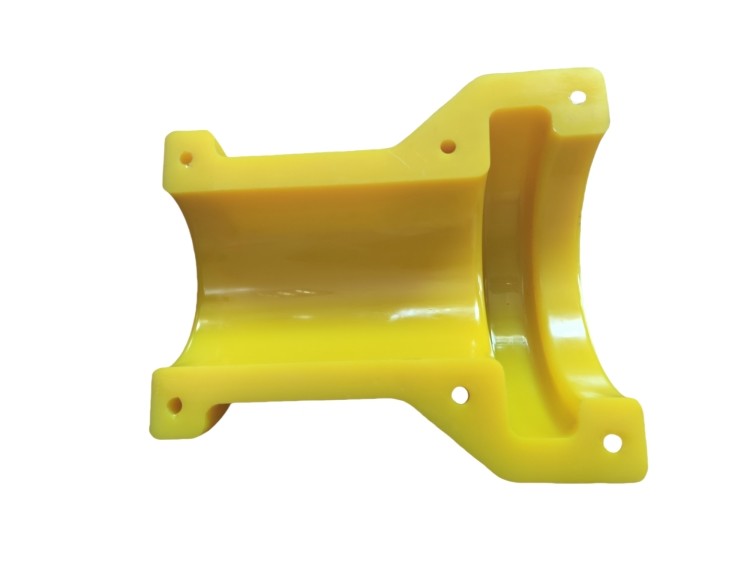

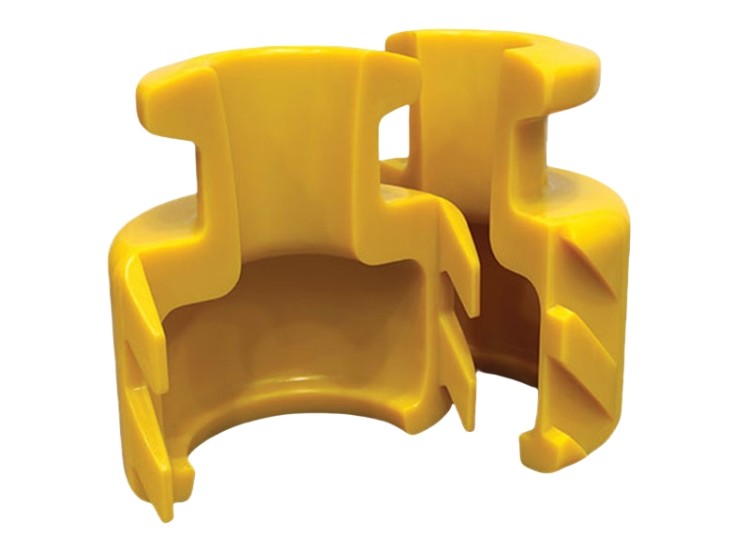

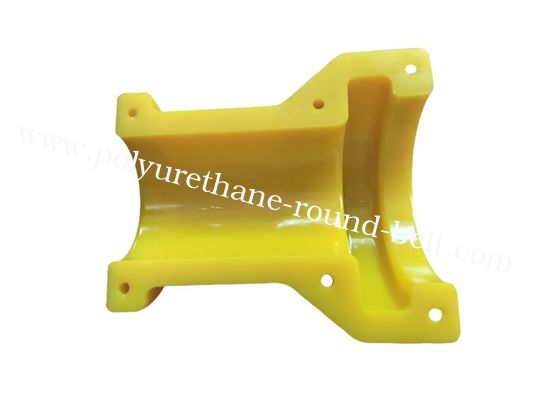

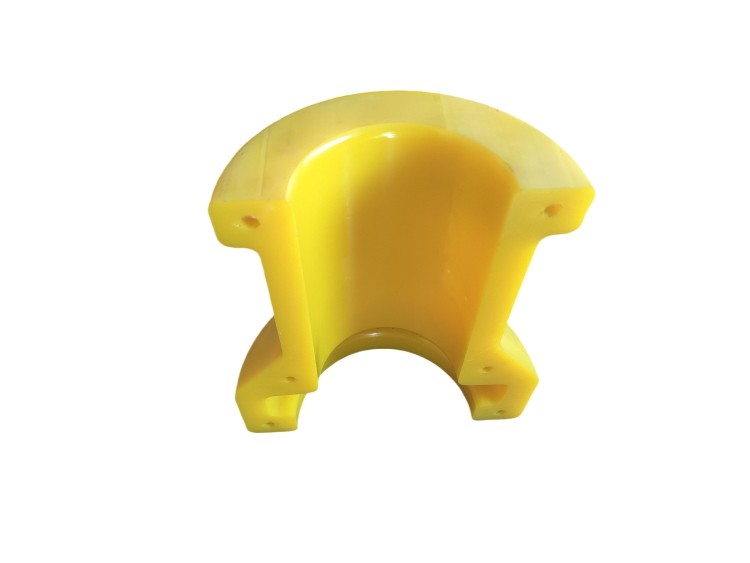

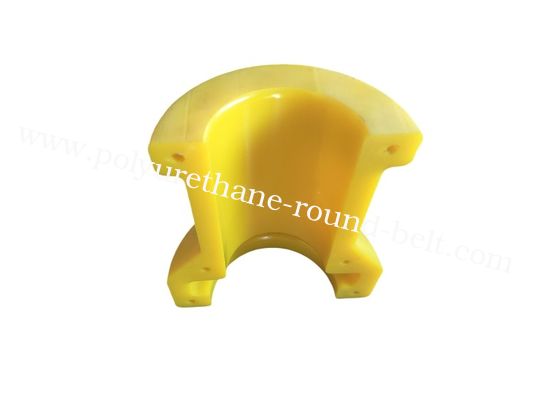

Il limitatore di piegatura è utilizzato per la protezione della piegatura dei cavi sottomarini alle porte inferiori del tubo eolico offshore I e del tubo j, ed è installato sul modulo di galleggiamento al di fuori della colonna di risalita marina.La sua struttura comprende un'estremità femminile semi-anulare, un'estremità maschile semi-anulare, un anello di scatto, una scanalatura di scatto, un canale di condotta ausiliario e un canale di colonna riser.L'estremità femminile semi-anulare è collegata con l'estremità maschile semi-anulare attraverso anello snap e scanalatura snapLa scanalatura è disposta sul lato esterno sinistro e destro dell'estremità femminile semi-annulare ed è integrata con l'estremità femminile semi-annulare.L'anello di scatto è installato sull'estremità maschile semi-anulare. L'anello di scatto è abbinato alla scanalatura, e l'anello di scatto corrisponde alla posizione della scanalatura.

Con il vigoroso sviluppo delle risorse petrolifere e di gas offshore e dell'energia eolica offshore della Cina, la sicurezza e l'affidabilità a lungo termine dei cavi sottomarini sono particolarmente critiche.Forniamo soluzioni professionali di protezione dei cavi sottomarini e prodotti corrispondenti per vari ambienti marini complessi affrontati dai cavi sottomarini- i risers flessibili svolgono un ruolo insostituibile nello sviluppo dell'energia dei fondali marini.possono essere utilizzati in ambienti peggiori e hanno una vasta gamma di applicazioni.

Requisiti tecnici per il limitatore di curvatura:

1) La struttura del morso modulare è adottata e la lunghezza può essere aumentata o ridotta in base all'ambiente di servizio.

2) Il modulo adotta la struttura di Harvard.

3) Il materiale poliuretano adotta prodotti di alta qualità e affidabilità con eccellente resistenza alla deformazione, resistenza alla corrosione e elevata resistenza all'usura.

4) La resistenza alla trazione del materiale non deve essere inferiore a 45 MPa.

5) La densità del materiale non deve essere superiore a 1,2 × 103 kg/m3, senza richiedere un peso aggiuntivo al cavo sottomarino sott'acqua.

6) Il limite di piegatura deve essere in grado di resistere a una pressione laterale di 8 t.

7) Il raggio di curvatura del limitatore di curvatura deve soddisfare i requisiti del raggio di curvatura di un cavo sottomarino.

Caratteristiche del materiale:

Elasticità eccellente, anticorrosione, resistenza all'idrolisi, proprietà isolanti.

Proteggere il cavo dagli urti delle ancore con elasticità di uretano.

L'affinità con il cavo significa che non si danneggia la copertura del cavo.

Nessuna abrasione in condizioni marine quali assestamento del suolo o delle rocce

Eccellente anticorrosione in ambienti di corrosione dei tubi con cavi sottomarini.

Durabilità superiore a 50 anni in ambiente sottomarino eccellente resistenza all'idrolisi.

Superficie eccellente e volume dielettrico.

La capacità di lavorazione: unità di base da 1,0 m a 2,0 m significa un peso più leggero e tempi di lavoro ridotti.

Non è necessario utilizzare una gru a chiatta o una nave di lavoro secondaria durante la posa.
